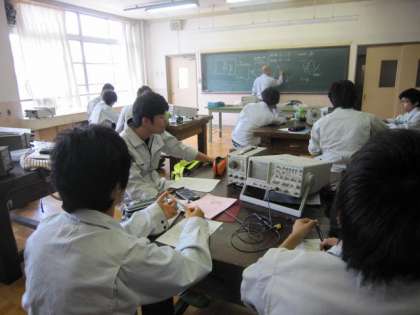

写真はオシロスコープの取り扱い実習です。
オシロスコープとは、電流や電圧の変化を画面に表示して、観測しやすくした装置です。
表示される波形の幅や高さを変えたり、２つの波形を表示して比較するなど、様々な操作のために多数のスイッチがついています。
簡単な回路を用いて電流や電圧を観測しながら、オシロスコープの操作を学習します。
今後の実習でも、電流計や電圧計では分からない波形の“ずれ”や“ゆがみ”を観測するときに使用するため、基本操作を学習します。
